BIGTREETECH Kit PCB KMS

Le Kit PCB KMS de BTT est un ensemble de commande performant et modulaire pour les systèmes d'impression multi-couleurs. Développé en collaboration avec les projets open source KMS et Happy Hare, ce kit permet une intégration plug-and-play fluide dans des configurations multi-matériaux existantes, y compris les systèmes Happy Hare V3 et Type-B.

Commande haute précision avec STM32G0B1RET6

Le microcontrôleur 32 bits STM32G0B1RET6 intégré fonctionne à 64 MHz et garantit :

• des changements de couleur et transitions de matériau extrêmement précis,
• des temps de réponse rapides en temps réel,
• une grande fiabilité de fonctionnement,
• une synchronisation stable de tous les modules connectés.

Vous bénéficiez ainsi d’un contrôle total sur votre unité multi-couleur.

Design modulaire Plug-and-Print

Le kit repose sur un système modulaire complet qui vous offre une flexibilité totale. Chaque module est conçu pour être simplement enfiché, sans soudure, sans configuration, sans effort.

Hub extensible pour davantage de modules

Vous souhaitez utiliser plus de 4 ou 6 filaments ? Aucun problème. Le Hub extensible permet une mise en cascade, ce qui vous permet d’atteindre 8, 12 ou 16 canaux selon la configuration. Votre système devient ainsi hautement évolutif.

Plus de stabilité grâce à la redondance

Pour un contrôle maximal, le kit intègre des fonctions de sécurité et de redondance avancées :

• 6 + 6 ports de fin de course
• 4 + 4 ports de driver

Certains ports peuvent être utilisés de manière alternative pour construire des architectures système tolérantes aux pannes. Une utilisation simultanée double n’est pas prévue, mais la commutation ou l’utilisation en secours est possible.

Conditions d’impression toujours optimales

Le Kit PCB KMS garantit que votre configuration fonctionne toujours dans les meilleures conditions :

► Capteur HTU21D intégré : Capteur de température et d'humidité de haute précision (±0,5 °C) qui surveille en continu les conditions ambiantes internes. Cela permet de conserver les filaments et composants en parfait état.

► Connexion NTC pour capteurs externes : Un port pour capteur de température NTC 100K permet de surveiller des points de mesure supplémentaires, idéal pour suivre de près certains modules spécifiques.

► MOSFETs haute performance : Permettent le raccordement de modules de chauffe externes pour un séchage actif des filaments. Cela réduit l'humidité, prévient les bouchages et améliore la sécurité d’impression.

Stabilité maximale du système

Ce kit est conçu pour assurer en continu des changements de couleur stables et sans interférences :

► Réduction des interférences de signal : Les câbles blindés avec connecteurs MX3.0 garantissent une transmission propre des données et de l’énergie – pour des impressions multi-couleurs sans interruption.

► Design de capteur intégré et innovant : Le codage de distance permet une détection précise du filament et évite les erreurs de lecture pendant les changements de matériau.

► Quatre drivers TMC2209 intégrés : Un fonctionnement ultra-fluide et silencieux de vos moteurs avec régulation de couple stable. Cela garantit des mouvements de navette sans heurts et des changements de filament nets.

► Déclenchement fiable avec Dual-Stage Buffer : Le traitement optoélectronique du signal sur toute la chaîne assure une détection précise et une transmission fiable de chaque commande.

Protection robuste – performances durables

Le Kit PCB KMS repose sur une architecture de protection robuste qui sécurise efficacement tous les composants électroniques :

► Protection contre l’inversion de polarité : La protection intégrée contre l’inversion de polarité évite tout dommage en cas de branchement incorrect de l’alimentation. Le système reste ainsi protégé même en cas d’erreur de câblage.

► Protection ESD : Des circuits spécifiques protègent les composants sensibles contre les décharges électrostatiques pouvant survenir lors de l’installation ou du retrait des modules.

Cette double couche de protection prolonge considérablement la durée de vie du système et garantit le bon fonctionnement de votre configuration multi-couleur, même en usage intensif.

Contenu :

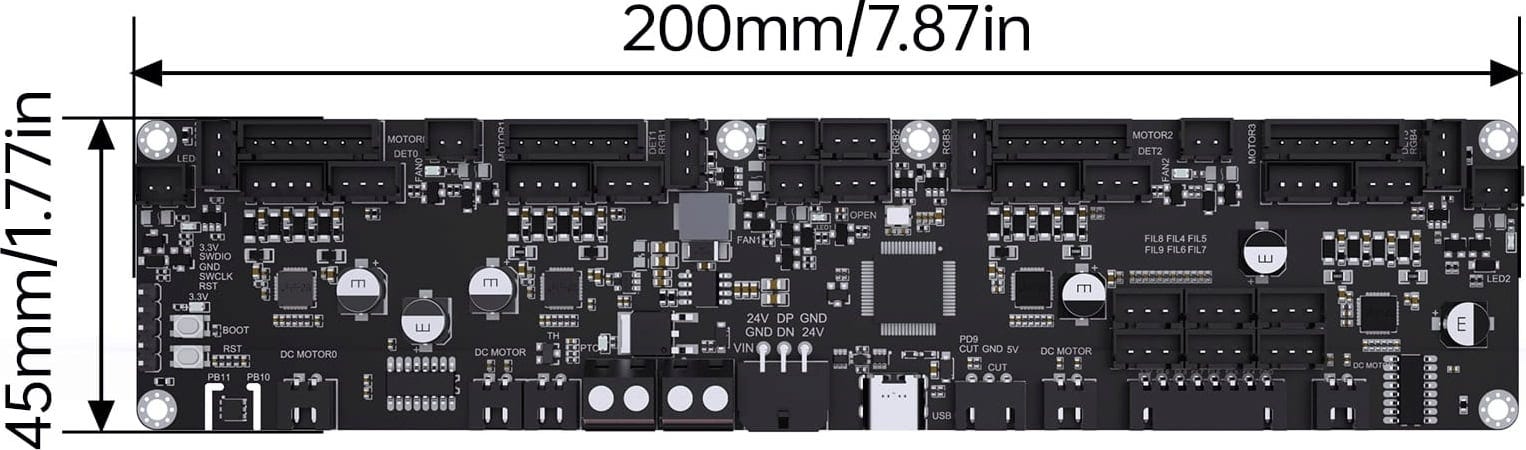

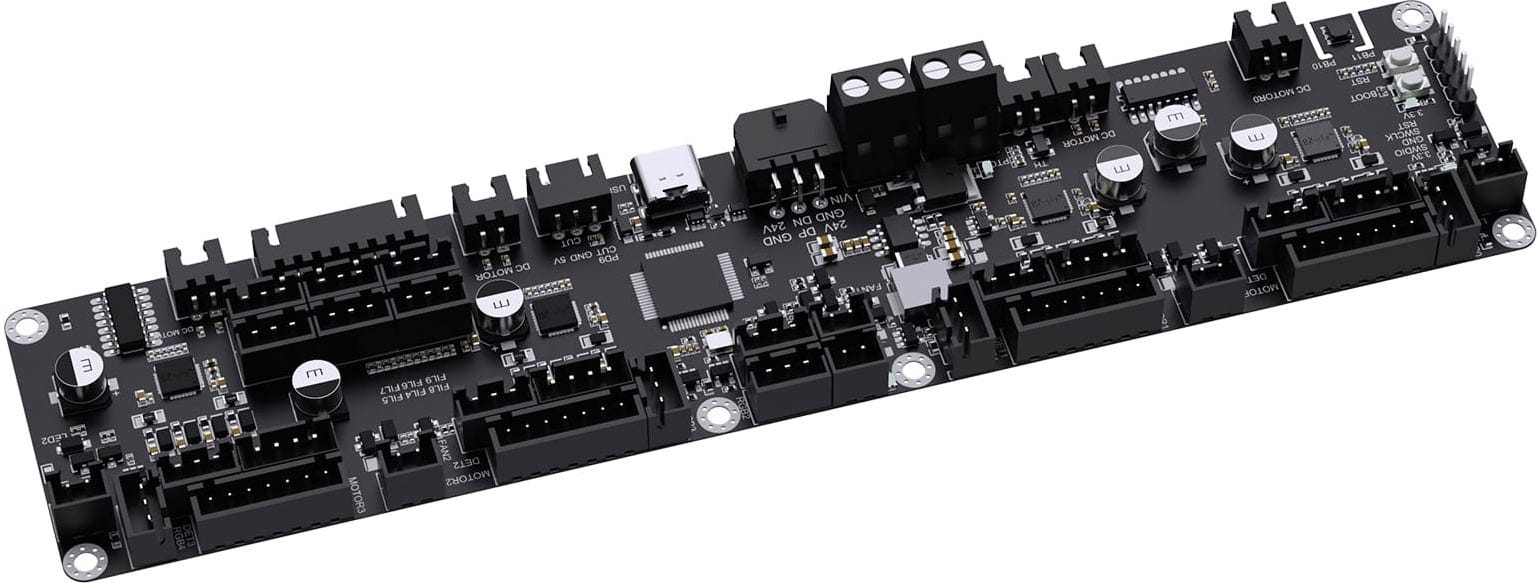

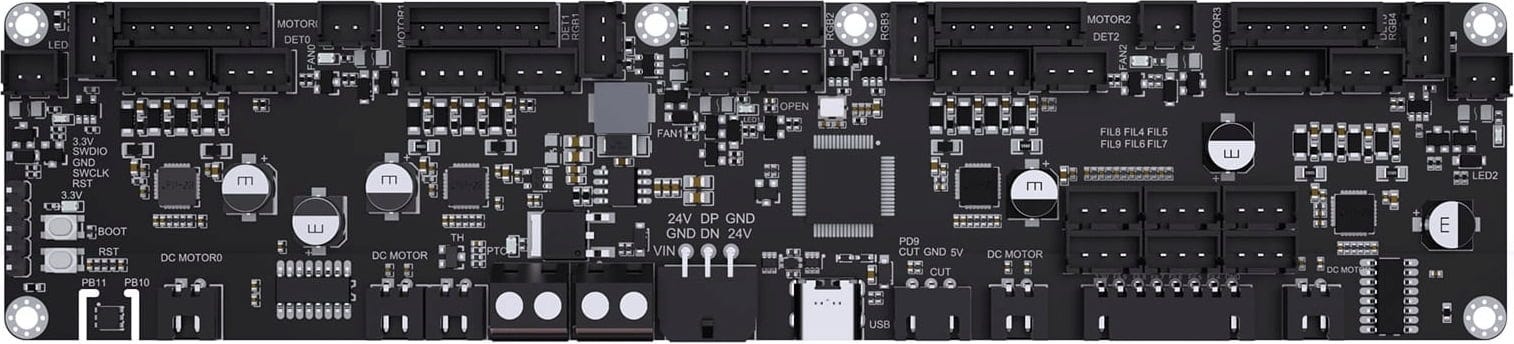

• KMS Mainboard
• 4 x KMS Motor Adapter
• 1 x KMS RGB
• 1 x KMS Buffer

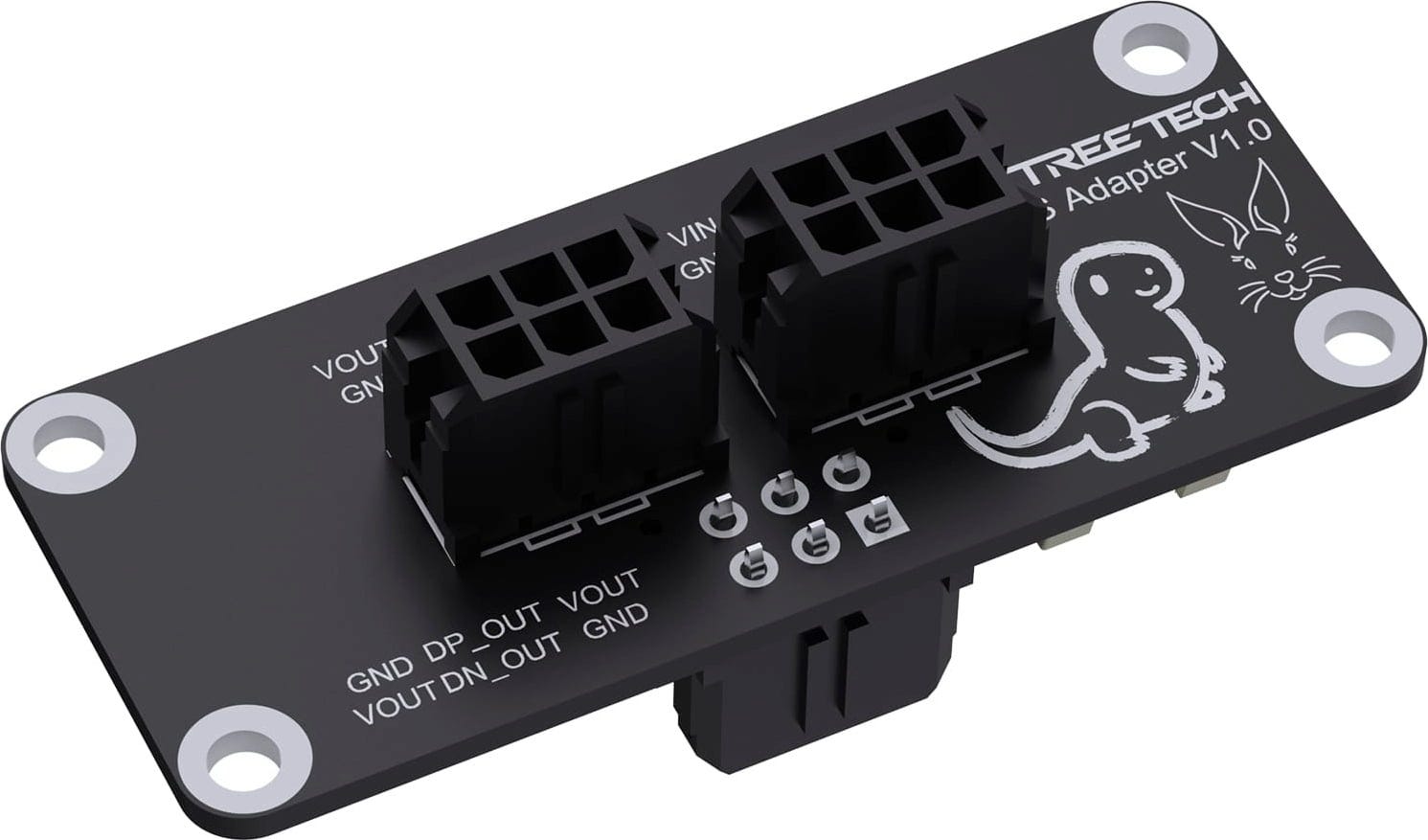

• 1 x KMS Adapter
• 1 x KMS PWR Adapter
• 1 x KMS Hub

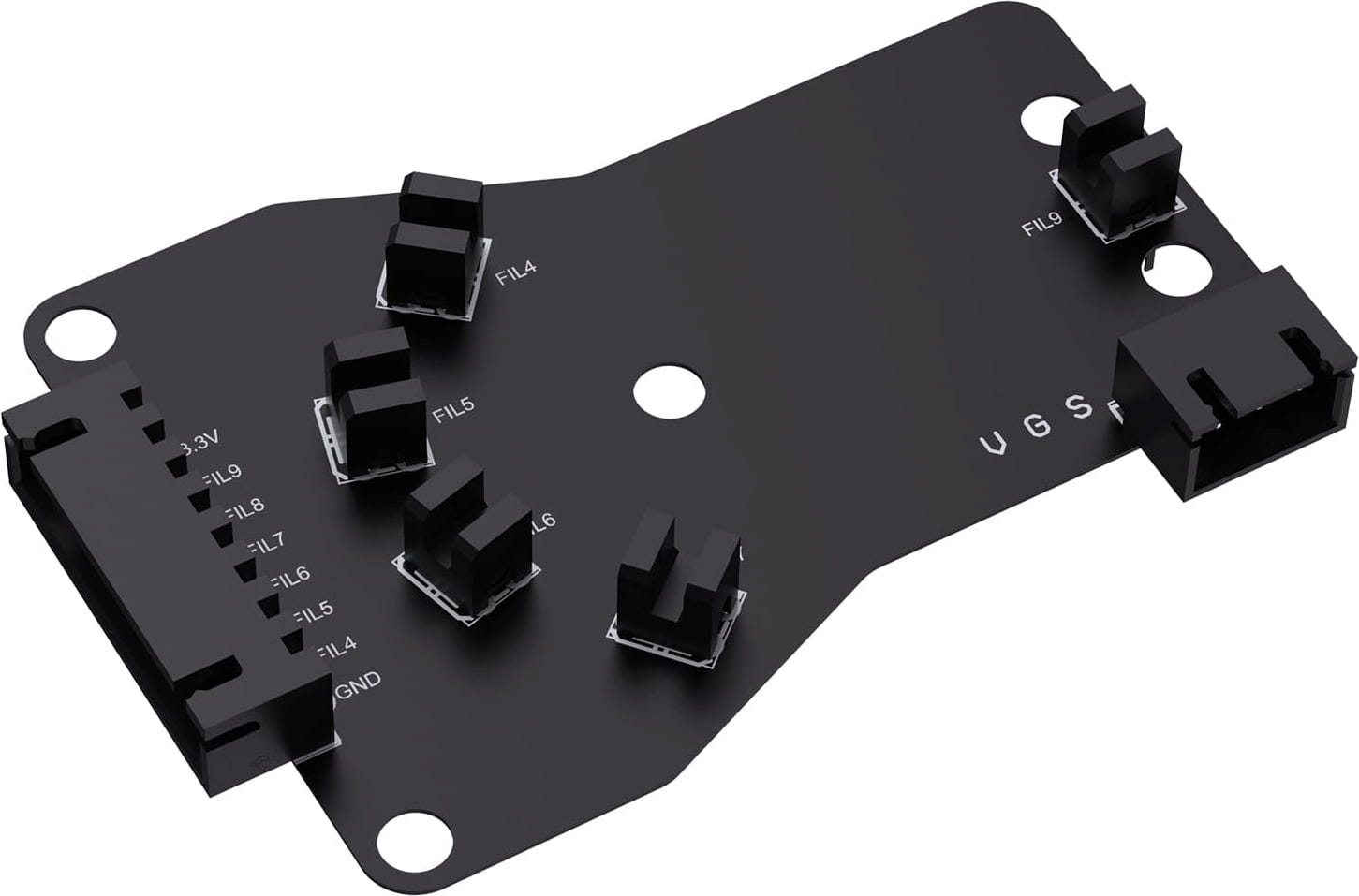

• 1 x interrupteur optoélectronique KMS
• 2 x câbles 6 broches, 500 mm, 1500 mm
• 1 x câble 3 broches, 150 mm
• 1 x câble 6 broches, 500 mm
• 5 x câbles 3 broches, 100 mm
• 1 x câble 8 broches, 200 mm
• 4 x câbles moteur, 50 mm
• 4 x câbles 7 broches, 150 mm
• 4 x Heatsink, 9x9x12 mm

Caractéristiques techniques :
